产品介绍

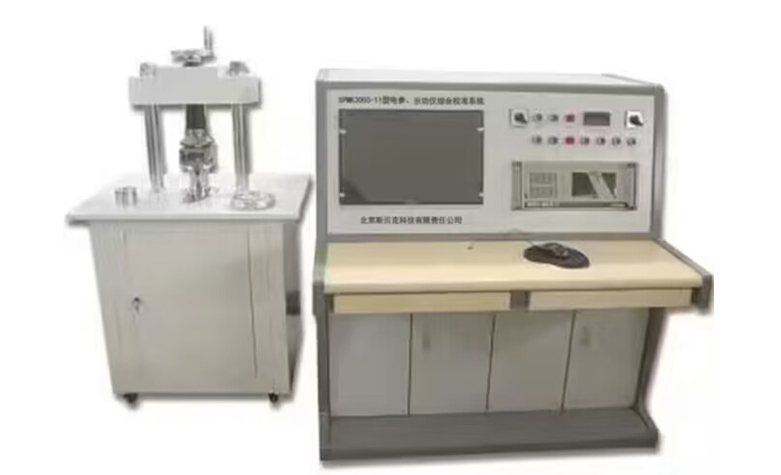

SPMK3000-11型全自动无线电参多功能集成校验系统是aoa体育网页版专为电参、示功仪载荷与位移校准及检定设计的专用设备，能够实现对仪器的半自动与全自动校准，数据的自动读入、处理，报表的打印等功能。本系统是由计算机与微处理系统相结合对机械系统进行自动控制，完成对电参、示功仪载荷与位移的校准检定。本系统具有可靠性高、自动化程度高、精度高、软件界面友好、易学易用、操作简单等特点。

符合检定规程

SYT6678-2007-电子示功仪校准方法

JJF 1491-2014 数字式交流电参数测量仪校准规范

主要特点

◆ 全图形软件界面，windows 风格，同时以数字和曲线模拟显示校准过程与示值，直观明了，操作简捷易懂。

◆ 具有手动、半自动、全自动等校准方式，任意设置校准计划。

◆ 采用步进电机与减速机进行加载减载，外置式绕线轮，运行速度更快，过程更平稳，精度更高，操作方便，无噪音，工作稳定可靠，故障率低。

◆ 具有“一键”标检定功能（支持本厂部分产品）。

◆ 提供数据库存储、查询、打印等功能，数据自动处理、打印校准报表。

◆ 对具有自动校准功能的示功仪能够自动读入校准值、填写校准报表、计算数据并打印报表（已集成我方通讯协议的且具有通信功能的产品）。

◆ 具有多重安全保护措施（硬件、软件），防止系统过载，超行程运行，提高了系统的安全性。

技术指标

◆ 载荷范围：0 ～ 300kN，精度：±0.1％FS；

◆ 载荷传感器精度：±0.05%FS，压力波动：±0.1％FS；

◆ 分辨率：0.01kN；

◆ 加载速度：从0 kN到满量程加载时间≤30S，稳定时间≤5S；

◆ 位移范围：0 ～ 12m ；

◆ 精度：±0.3％FS；

◆ 分辨率：0.001m；

◆ 位移速度：0 ～ 12m ≤60S；

◆ 冲程次数：≥6次/min；

◆ 电参电流：10 ～ 150A，精度：±0.5％FS；

◆ 电参电压：20 ～ 650V，精度：±0.5％FS；

◆ 供电电源：AC220V ± 10％。

装置功能

◆ 工作方式：电机加载。

◆ 压力方式：加压式；采用液驱气往复式高压气体装置及其增压方法的专利技术，可对检定人员提供安全保障。

◆ 检定功能：全自动检定和半自动检定。

◆ 界面显示：能以数字和模拟图形显示检定过程（模拟图形包括理论图形和实际跟踪图形显示）。

◆ 数据处理：具有对示功仪检定数据的处理计算、存储、查阅和打印功能。对具有自动通讯功能的示功仪能够全自动通讯检定，自动录入检定值、自动填写检定表、自动计算处理打印报表。

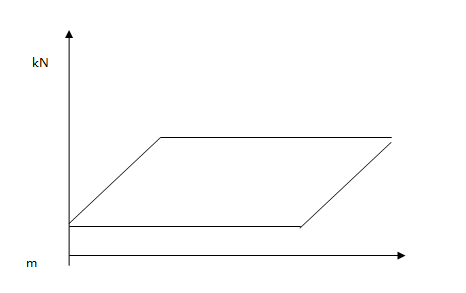

◆ 模拟测试功能：检定装置能动态模拟抽油机的载荷位移加载过程，并跟踪显示模拟加载过程中绘制的平行四边形图形。如下图所示：

◆ 在模拟加载前，对加载的载荷（最大和最小）、位移、冲次可在检定装置的有效范围内任意设置。

◆ 具有重力加速度模拟装置，位移范围0 ～ 2m，可验证议器在加速度坏境的工作情况。

◆ 计算机： CPU:I3、显示器22″液晶、硬盘1T以上、内存4G、网卡、声卡、DVD光驱、串行接口2个和4个以上USB接口（安装在操作台便于接插的位置）、光电鼠标、键盘。

◆ 操作台：金属钣金结构，表面喷塑处理，美观耐用。

◆ 机械系统包括：机械加载系统、载荷电机与减速机、位移电机、称重传感器、行程传感器以及超限位保护系统等组成。

◆ 电参校准包括：程控模块、电压校准模块、电流校准模块，用户根据需要设置电参校准点，控制程序通过命令操作程控模块，电压模块、电流模块输出标准的电压、电流。对比功率仪的读数，得到功率仪的相对误差。

安全设计

设备应设计有完善的安全保护措施，如液驱气往复式高压气体增压装置、过载保护、过压保护、过流保护等，以确保在异常情况下设备能够安全停机，避免损坏或事故发生。
